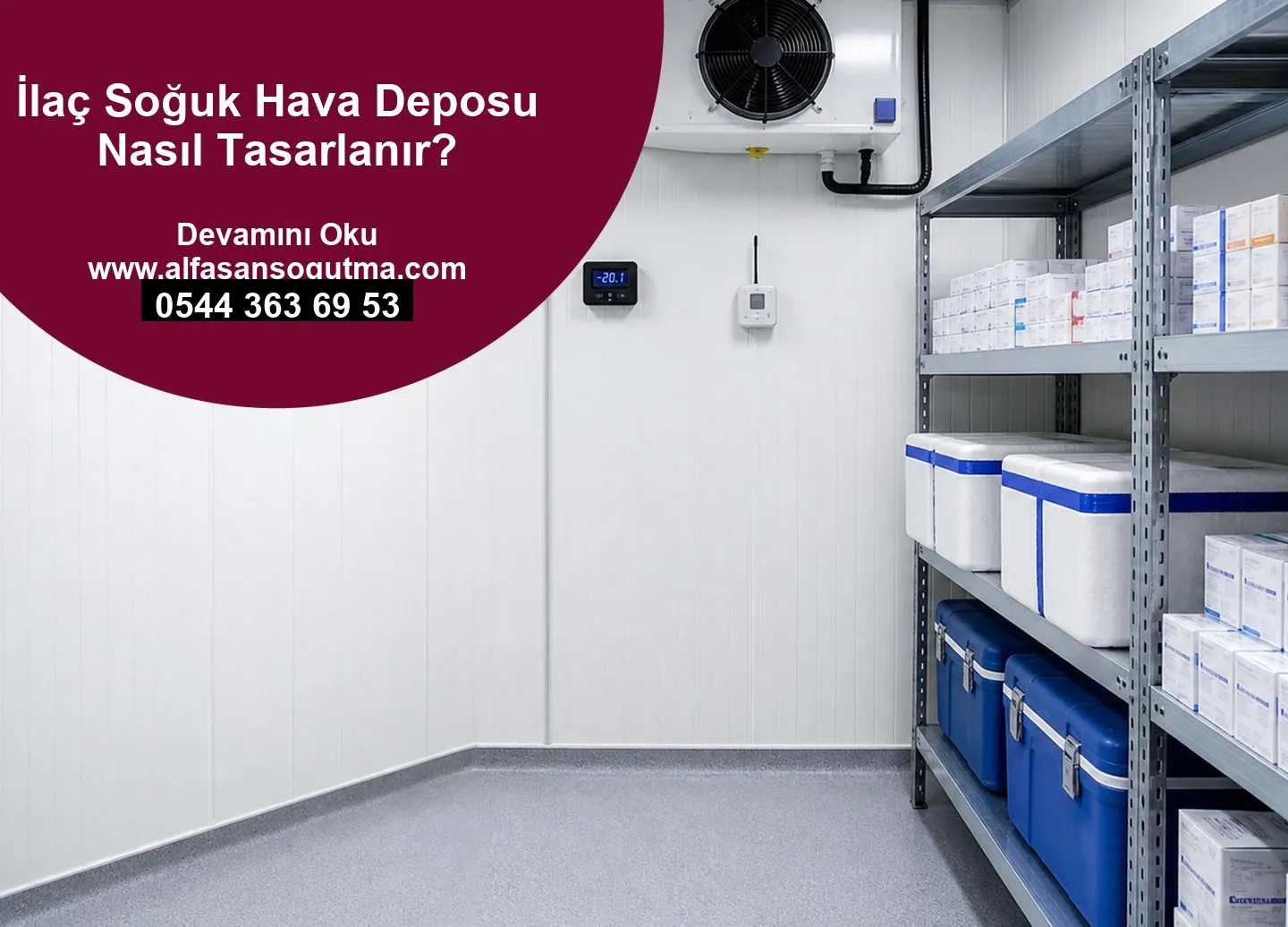

İlaç sektöründe soğuk zincirin sürekliliği, ürün kalitesi kadar hasta güvenini de doğrudan etkiler. Bu nedenle İlaç Soğuk Hava Deposu Nasıl Tasarlanır? sorusunun yanıtı; doğru sıcaklık aralığı, kararlı hava dağıtımı, nem kontrolü, izlenebilirlik ve doğrulama (validasyon) yaklaşımını birlikte ele almayı gerektirir. Aşağıda ilk adım olarak, depoyu “sadece soğutan bir alan” gibi değil; ölçülen, kayıt altına alınan ve doğrulanan bir sistem olarak kurgulamanız gerektiğini net biçimde açıklıyoruz.
İlk bakışta doğru tasarımın ana prensipleri
İlaç soğuk hava deposu tasarımı genel olarak dört ana bileşene dayanır:
- Sıcaklık kontrolü: Belirlenen aralıkta kararlı çalışma ve homojen dağılım
- Nem yönetimi: Ürün formuna ve ambalaj yapısına uygun aralıkların sağlanması
- İzleme ve kayıt: Uygun sensörleme, alarm yönetimi ve raporlama
- Doğrulama/validasyon: Tasarım yeterliliği (DQ), kurulum (IQ) ve performans (OQ) adımları
Bu yaklaşım sayesinde depoda sadece “istenen koşullar sağlandı” değil; aynı zamanda nasıl sağlandığı ve ne zaman sağlanacağı sistematik olarak belgelendirilebilir.
Hangi ürün aralığı?
Sıcaklık aralığını ve limitlerini netleştirin
İlk tasarım girdisi, depolanan ilaç türlerine göre belirlenen sıcaklık aralığıdır. Uygulamada sadece hedef sıcaklık değil; kabul limitleri, sapma toleransları ve alarm eşiği gibi parametreler de dokümantasyonun parçasıdır. Bu noktada depo sıcaklık haritalaması ve hava dağıtım tasarımı için sınırlar belirlenir.
Kapı açılışları, yükleme boşaltma ve çalışma senaryoları
Soğuk oda “statik” değildir. Gün içindeki kapı açılış sayısı, yükleme/boşaltma süreleri, palet yerleşimi ve araç giriş-çıkış planı; hava akımını ve termal stabiliteyi etkiler. Bu nedenle tasarım, yalnızca ortam koşullarına değil, operasyonel senaryolara göre yapılmalıdır.
Hava dağıtımı: homojenlik ve kararlılık tasarımın kalbidir
Konumlandırma ve hava akışı kurgusu
İlaç soğuk hava deposunda en sık yaşanan risklerden biri, depoda “bazı bölgelerin” hedef sıcaklığa göre daha sıcak veya daha soğuk kalmasıdır. Bu durumu azaltmak için soğutma ünitesi konumlandırması, hava üfleme yönleri ve raf/stock yerleşimi birlikte değerlendirilir.
Bu yaklaşım özellikle paletlerin yoğun olduğu ve hava sirkülasyonunun zorlaştığı noktalarda önem kazanır. Rafların hava geçişine izin verecek şekilde seçilmesi, ısıl bariyerlerin oluşmasını azaltır. Alfasan Soğutma, depo içi ekipman yerleşiminde soğuk oda rafları seçimini proses ihtiyaçlarına göre yönlendirir.
Çevrim süreleri ve termal denge
Tasarım, kompresör/soğutma sistemi çalışma mantığını da kapsamalıdır. Aşırı kısa çevrimler (çok sık devreye girip çıkma) sıcaklık dalgalanmasını artırabilir. Aşırı uzun çevrimler ise set değerine ulaşma süresini uzatır. Bu dengenin kurulduğu çalışma profili; validasyon dokümanlarında performans kriterlerine dönüşür.
Nem yönetimi: yalnızca konfor değil, ürün uyumluluğu
Ultrasonik nemlendirme gerektiğinde doğru entegrasyon
İlaç ürünlerinin bazıları için aşırı düşük nem, ambalaj üzerinde istenmeyen etkilere veya proses problemlerine yol açabilir. Bu noktada ultrasonik nemlendirme sistemleri (uygulama ihtiyacına göre) nem dengesinin kontrol edilmesini destekler. Alfasan Soğutma, depolama koşullarına göre ultrasonik nemlendirme sistemleri entegrasyonunu planlar.
Nemin kontrolü kadar yoğuşma riskini azaltın
Nem yönetimi yalnızca “nem eklemek” değildir. Soğuk yüzeylerde yoğuşma oluşması, zamanla hijyen ve bakım konularını etkileyebilir. Bu nedenle:
- Soğutma yüzeyleri ile hava akımının etkileşimi değerlendirilir
- Kontrol stratejisi (nem set değeri, hedef aralık, histerezis) belirlenir
- Bakım kolaylığı ve drenaj tasarımı göz önünde bulundurulur
Kapı ve geçişler: sızıntı değil, kontrol tasarımı
Soğuk oda kapılarının performansı
İlaç depolarında kapı, sıcaklık stabilitesini doğrudan etkileyen kritik bir bileşendir. Kapı açıldığında iç-dış ısı transferi hızla değişir; bu da rejim süresini uzatabilir. Ayrıca kapı çevresinde oluşabilecek kaçaklar, sıcaklık haritasını bozabilir.
Bu nedenle depo tasarımında soğuk oda kapıları seçimi sadece “ölçü ve malzeme”ye indirgenmez. Kapı tipi, izolasyon yaklaşımı ve kullanım yoğunluğu dikkate alınır.
Hızlı geçiş gerekiyorsa hava kilidi/akış planı oluşturun
Yükleme boşaltma akışı yüksekse, sadece kapı seçimi yeterli olmayabilir. Bu durumda geçiş alanlarının (ör. hava kilidi mantığı, kontrollü giriş-çıkış düzeni) tasarımı da sıcaklık dalgalanmasını azaltır. Alfasan Soğutma’nın proje yaklaşımı, raf-ürün-iş akışı uyumunu birlikte kurmayı hedefler.
Soğutma sistemi seçimi: doğru teknoloji, doğru ölçek
Split ve merkezi sistemler ne zaman tercih edilir?
Soğutma mimarisi; depo sayısı, kapasite, enerji verimliliği hedefleri ve işletme modeli gibi faktörlere göre belirlenir. Tek bir soğuk oda veya küçük hacimlerde split soğutma sistemleri pratik bir çözüm olabilirken, birden fazla alanın birlikte yönetilmesi hedeflendiğinde merkezi soğutma sistemleri daha bütüncül bir yaklaşım sunabilir.
Alfasan Soğutma, sistem seçiminde saha şartlarını ve işletme senaryolarını değerlendirerek doğru mimariyi kurgular. Ürün portföyünde merkezi soğutma sistemleri ve depo ihtiyaçlarına göre doğal akışkanlı soğutma sistemleri gibi seçenekler de proje bazlı ele alınır.
Enerji verimliliği: “daha az tüketim” kadar “daha kararlı kontrol”
Enerji verimi önemli olsa da ilaç depolarında ana öncelik sıcaklık-nem stabilitesidir. Verim, doğru kontrol stratejisi ve doğru boyutlandırma ile stabilitenin bir sonucu olmalıdır. Aksi halde, enerji tasarrufu için aşırı agresif ayarlar sıcaklık dalgalanmasını artırabilir.
Soğuk oda panelleri ve izolasyon kalitesi
Panel seçimi nasıl etkiler?
İzolasyon; hem enerji tüketimini hem de sıcaklık değişim hızını belirler. İyi izolasyon, kapı açıldığında iç sıcaklığın daha yavaş sapmasını sağlar. Bu da validasyon hedeflerini kolaylaştırır.
Duvar-tavan zemini birleşimlerinde ısı köprülerinin azaltılması, yoğuşmanın önlenmesi ve montaj kalitesi; saha performansını doğrudan etkiler. Alfasan Soğutma’nın uygulamalarında soğuk oda panelleri proje gereksinimlerine göre değerlendirilir.
Kontrol, izleme ve alarm stratejisi
Sensörleme ve sıcaklık haritalaması
İlaç depolarında ölçüm sistemi, en kritik doğrulama adımlarına giden yoldur. Bu nedenle tasarım aşamasında:
- Raf bölgeleri, zemin üstü yükseklikler ve hava akışına yakın/uzak noktalar dikkate alınır
- Sensör yerleşimleri “ölçümü temsil edecek” şekilde planlanır
- Alarm mantığı ve kayıt sıklığı belirlenir
Bunun sonucu, depo için sıcaklık haritasının çıkarılması ve validasyon testlerinde karşılaştırma yapılmasıdır.
Alarm, kayıt ve raporlama mantığı
Soğuk zincirde “sapma” riskini azaltmak kadar sapmayı erken fark etmek de önemlidir. Bu nedenle alarm limitleri set değerleriyle ilişkilendirilir; ayrıca alarmın kimlere hangi kanalla iletileceği planlanır. Kayıtların düzenli tutulması, kalite birimlerinin inceleme süreçlerinde zaman kazandırır.
Validasyon yaklaşımı
DQ, IQ ve OQ adımlarıyla tasarımın bağlanması
İlaç soğuk hava deposu projelerinde validasyon, sistemin “sonradan uydurulmuş” bir kontrol listesi gibi değil; tasarıma başlangıçtan itibaren dahil edilmelidir. Tipik çerçevede:
- DQ (Design Qualification): Tasarımın gereksinimlere uygunluğu
- IQ (Installation Qualification): Kurulumun dokümantasyona uygunluğu
- OQ (Operational Qualification): İşletme koşullarında performansın doğrulanması
Bu adımlar sırasında; ekipman listeleri, devre şemaları, sensör yerleşim planları ve test senaryoları gibi dokümanlar netleştirilir.
Değişkenler: kapı açılışları ve yük profili
Validasyon sadece “boş depoda” yapılmaz. Kapı açılış sıklığı, palet dizilimi ve yük yoğunluğu gibi değişkenler performansı etkileyebilir. Bu nedenle testler, gerçek çalışma senaryolarına yaklaştırılmalıdır.
Hataları önleyen tasarım kontrolleri (pratik kontrol listesi)
Teklif aşamasında ve uygulama öncesinde şu soruların netleştirilmesi, sonradan maliyet ve zaman kaybını azaltır:
- Hedef sıcaklık aralığı ve limitler açık mı?
- Sıcaklık haritalaması hangi bölgeleri kapsıyor?
- Nem yönetimi gerekiyor mu, gerekiyorsa hangi aralıklar esas alınıyor?
- Kapı kullanım yoğunluğu senaryosu tasarıma dahil mi?
- Raf yerleşimi hava akışını engellemeyecek şekilde mi kurgulanıyor?
- Alarm ve kayıt sistemi hangi sıklıkla çalışacak?
- Validasyon testleri için veri toplama planı hazır mı?
Teklif alma sürecinde doğru bilgiyle ilerleyin
İlaç soğuk hava deposu için teklif sürecinde genellikle aşağıdaki bilgiler istenir. Hazırlıklı olmanız, projenin doğru boyutlandırılmasına ve doğru ekipman seçimine yardımcı olur:
- Depo hacmi (uzunluk-genişlik-yükseklik) ve toplam sayısı
- Hedef sıcaklık/nem aralığı ve kabul limitleri
- Günlük kapı açılış adedi, yükleme/boşaltma saatleri
- Raf/palet yerleşim yaklaşımı
- Mevcut altyapı (elektrik gücü, zemin/duvar koşulları)
- Validasyon ihtiyacı ve beklenen dokümantasyon kapsamı
Alfasan Soğutma; saha deneyimini, proje bazlı mühendislik yaklaşımıyla birleştirerek doğru kurguyu oluşturur. Ayrıca kataloglar bölümünden ürün/hizmet kapsamını inceleyebilirsiniz.
İlaç soğuk hava deposu tasarımında sık sorulan teknik konular
Hangi soğutma mimarisi daha uygundur?
Tek oda mı çoklu oda mı olduğu, kapasite hedefleri ve işletme senaryosu belirleyicidir. Split çözümler hızlı kurulum ve lokal ihtiyaçlarda avantajlı olabilirken; merkezi sistemler birden fazla alanın yönetimini kolaylaştırabilir. Doğal akışkanlı çözümler ise çevresel/teknik hedefler doğrultusunda değerlendirilir.
Raf seçimi neden kritik?
Raflar, hava akışı ve ürün çevresinde ısıl denge üzerinde doğrudan etkilidir. Yanlış raf yoğunluğu hava dolaşımını bozar, ölçüm homojenliğini zayıflatır. Bu nedenle hava geçişine uygun raflama tasarlanmalıdır.
Nemlendirme her projede gerekir mi?
Her depoda zorunlu değildir. Nemlendirme ihtiyacı; ürün tipi, ambalaj yapısı ve hedef aralıklara göre belirlenir. Gerekli olduğunda da yoğuşma riskleri hesaba katılarak doğru entegrasyon yapılmalıdır.
Teknik dokümanlar ve dokümantasyon nasıl yönetilir?
Proje boyunca kullanılan ekipman ve test verileri bir araya getirilmelidir. Alfasan Soğutma’nın teknik dokumanlar kaynağı, süreçlerde elinizdeki bilgiyle uyumlu ilerlemenize destek olur.
İhtiyaca göre benzer depolama çözümleriyle kıyas yapın
İlaç özelinde ana hedef sıcaklık/nem kontrolü ve doğrulama olsa da, soğuk zincir lojistiği ve gıda prosesleri gibi alanlarda da benzer mühendislik düşünceleri öne çıkar. Örneğin kontrollü atmosfer hedefleri olan depoların kurgusu, ölçüm ve kontrol disiplinini artırır. Benzer proje metodolojilerini görmek isterseniz kontrollü atmosfer soğuk hava depoları sayfasına göz atabilirsiniz.
İlaç soğuk hava deposu tasarımında sırayla ilerleyin
Doğru kurguyu hızlandıran pratik akış şu şekilde özetlenebilir:
- Ürün bazlı hedef sıcaklık/nem ve limitleri tanımlayın
- Hava dağıtımı ve raf yerleşimini homojenlik hedefiyle planlayın
- Kapı ve geçişlerin etkisini operasyon senaryosuna göre değerlendirin
- Uygun soğutma mimarisini (split/merkezi/doğal akışkanlı) ölçek ve işletmeye göre seçin
- Panel izolasyonu ve montaj kalitesini tasarımın parçası yapın
- Sensörleme, alarm ve veri kayıt sistemini doğrulama yaklaşımıyla bağlayın
Bu adımlar, teklifin daha netleşmesini ve sahada beklenmedik revizyonların azalmasını sağlar.
Alfasan Soğutma ile proje planlama
İlaç soğuk hava deposu tasarımında doğru kararlar; hedef aralıklar, ölçüm stratejisi, ekipman seçimi ve validasyon ihtiyacının birlikte ele alınmasıyla verilir. Alfasan Soğutma, endüstriyel soğutma sistemleri ve soğuk hava deposu çözümlerinde bu bütüncül yaklaşımı projeye taşır.
Şimdi ihtiyacınıza uygun mimariyi birlikte değerlendirmek için Alfasan Soğutma ile iletişime geçin. Mevcut depo koşullarınızı ve hedeflerinizi paylaşın; siz de tasarımın doğru zeminde ilerlediğinden emin olun. ✅
SSS
İlaç soğuk hava deposu için en önemli tasarım girdisi nedir?
Hedef sıcaklık/nem aralığı ile kabul limitlerinin net tanımlanmasıdır. Ardından hava dağıtımı ve sensörleme planı bu değerlere göre kurgulanır.
Depoda sıcaklık haritalaması yapılması neden gerekir?
Depo içinde homojenlik olup olmadığını görmek ve validasyon testlerinde karşılaştırma yapabilmek için sensör yerleşimiyle birlikte sıcaklık haritası oluşturulur.
Nem kontrolü her ilaç deposunda zorunlu mudur?
Ürün ve ambalaj özelliklerine bağlıdır. Nemlendirme veya nem azaltma ihtiyacı hedef aralıklara göre belirlenir; yoğuşma riskleri de birlikte değerlendirilir.
Split sistem mi merkezi sistem mi daha avantajlıdır?
Depo sayısı, kapasite, kullanım senaryosu ve işletme modeli belirleyicidir. Tek/orta ölçekli ihtiyaçlarda split, çoklu alan yönetiminde merkezi sistemler daha uygun olabilir.
Kapı seçiminde nelere dikkat edilmelidir?
Kapı izolasyonu, sızdırmazlık etkisi ve günlük kullanım yoğunluğu göz önünde bulundurulmalıdır. Kapı performansı rejim süresini ve sıcaklık stabilitesini etkiler.
Validasyon süreci tasarıma ne zaman dahil edilmelidir?
En geç teklif ve proje başlangıcında. DQ/IQ/OQ yaklaşımı için sensörleme, kayıt sıklığı, test senaryoları ve dokümantasyon kapsamı tasarımla birlikte planlanmalıdır.
