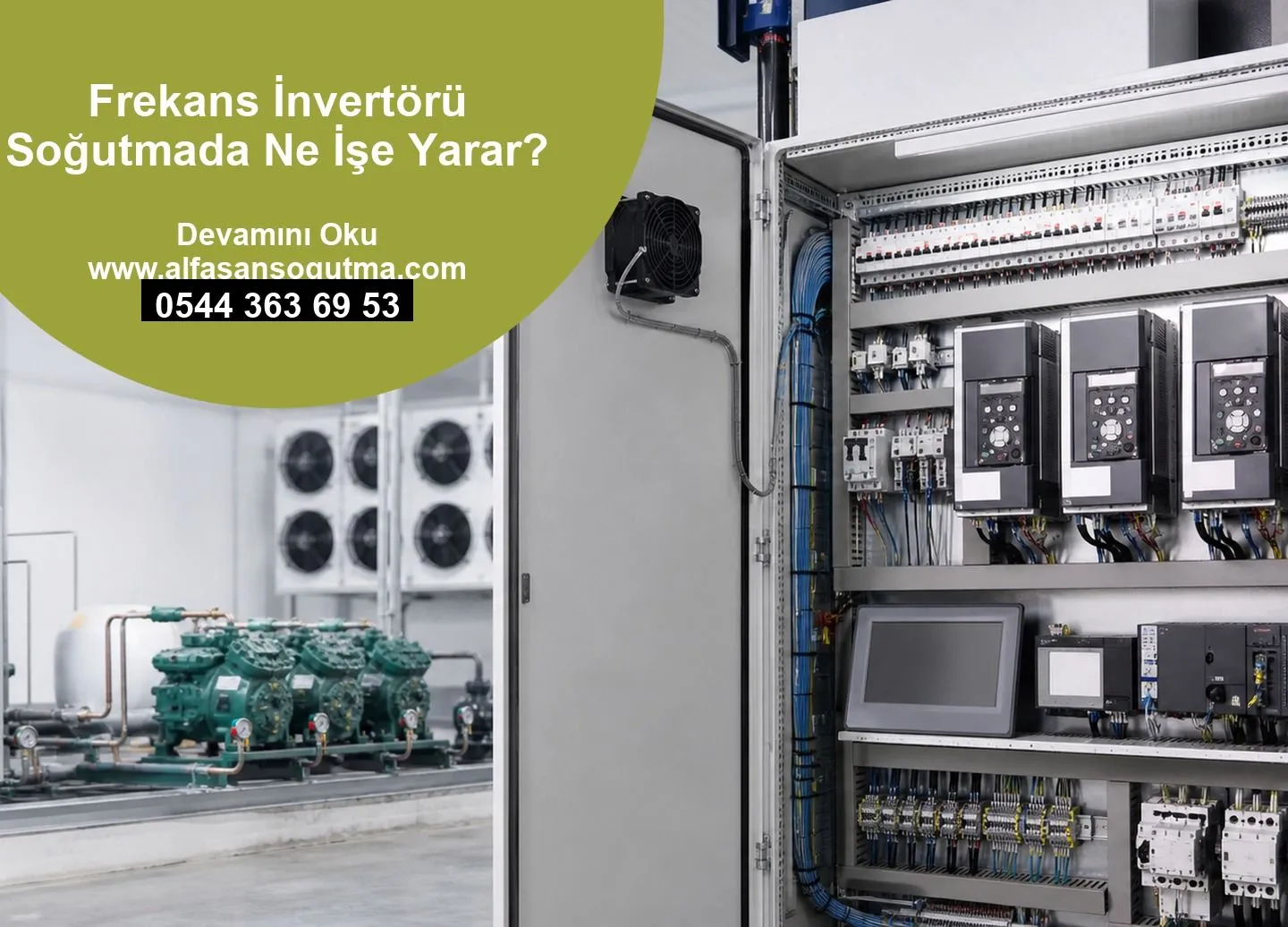

Soğuk hava deposu ve endüstriyel soğutma sistemlerinde en sık karşılaşılan hedeflerden biri; enerji tüketimini düşürürken sıcaklık/ürün kalitesini kararlı tutmaktır. Bu noktada “frekans invertörü soğutmada ne işe yarar?” sorusu, işletmelerin hem yatırım hem de işletme maliyetlerini planlarken karşısına çıkar. Frekans invertörü, temelde motor hızını ihtiyaca göre kademeli ayarlayan bir kontrol elemanıdır; doğru uygulandığında kompresör ve/veya fan devrinin optimizasyonuna yardımcı olur, böylece gereksiz çalışma ve ani yüklenmeleri azaltır.
Soğuk hava depoları, pek çok işletmede “sabit bir yük” ile çalışmaz. Kapı açılışları, ürün giriş/çıkışı, farklı ürün cinsleri (et, süt ürünleri, meyve/olgunlaştırma, dondurma muhafaza, lojistik amaçlı depolar vb.), ortam sıcaklığı ve hatta ürünün depoya girişteki başlangıç sıcaklığı bile sistemin yükünü anlık olarak değiştirir. Klasik on-off kontrol mantığında kompresör veya fanlar, çoğu zaman gereğinden yüksek hızla çalışıp durabilir; bu durum hem enerji israfı hem de sıcaklık dalgalanması riskini artırır.
İnvertör uygulaması ise motorların hızını ihtiyaçla birlikte değiştirerek yük eşleşmesini iyileştirmeyi hedefler. Sonuç olarak sistem, “her koşulda aynı kapasite” yerine “ihtiyaca göre kapasite” yaklaşımına daha yakın çalışır. Bu yaklaşım, özellikle kompresör ve fan devrinin senkron yönetildiği projelerde belirgin fayda sağlar.
Frekans invertörü, elektrik motorlarına giden enerjinin frekansını ve gerilimini dönüştürerek motor hızını kontrol eder. Soğutma tarafında bu kontrol, iki ana başlıkta değerlendirilir:
Buradaki kritik nokta şudur: İnvertör tek başına “her zaman otomatik ideal” değildir. Sistem tasarımı (ısı yükü hesabı, serpantin seçimi, hava kanalı/basınç kayıpları, kontrol stratejisi, sensör yerleşimi) doğru kurulmadığında invertörün avantajı sınırlanabilir. Alfasan Soğutma’nın proje yaklaşımında bu nedenle invertör; sadece bir cihaz olarak değil, tüm soğutma çevrimi ve kontrol mimarisinin bir parçası olarak ele alınır.
Soğuk hava depolarında en görünür etki genellikle evaporatör fanları üzerinden gelir. Ürün tipi ve depolama periyoduna göre gerekli hava debisi değişir. Örneğin; daha düşük ısıl yüklerde fanların sürekli yüksek devirde çalışması gereksizdir. İnvertör sayesinde fanlar kısmi yükte yavaşlatılır, hava dağıtımı daha dengeli hale getirilir.
Bu sayede:
Konuyu soğuk oda panelleri ve soğuk oda kapıları tarafındaki yalıtım kalitesiyle birlikte düşünmek gerekir; çünkü invertörün etkisi, sistemin ısıl kaçaklarına da duyarlıdır. Yalıtım zayıfsa, sistem ne kadar iyi kontrol edilirse edilsin enerji kaybı yükselebilir. İhtiyaç duyduğunuzda soğuk oda panelleri ve soğuk oda kapıları seçimleri kontrol performansını doğrudan etkileyebilir.
Yaz aylarında ortam sıcaklığının artması, kondenser basıncını yükselterek kompresörün çalışma koşullarını zorlaştırabilir. Kondanser fanlarında hız kontrolü, kondenser ısı transferini kapasiteyle eşleştirerek daha dengeli bir çevrim hedefler. Bu da özellikle mevsim geçişlerinde enerji verimliliğini olumlu etkileyebilir.
Soğuk hava deposu tipi farklı olduğundan (ör. lojistik amaçlı soğuk hava depoları gibi kapı açılışlarının sık olduğu tesislerde) kondanser ve evaporatör yönetimi ayrı ayrı optimize edilmelidir.
Bazı proje mimarilerinde kompresör, inverter sürüşlerle kısmi yüklerde daha esnek çalışabilir. Bu durumda frekans invertörü yalnızca fan hızını değil; soğutma kapasitesi yönetimini de doğrudan etkiler. Kısmi yükte kapasiteyi kısmak, kompresörün sık kalkış-duruş ihtiyacını azaltabilir.
Burada tasarım ve kontrol stratejisi kritik olduğundan, “invertör ekleyelim yeter” yaklaşımı doğru değildir. Doğru çözüm; hedeflenen set sıcaklığı, ürün cinsi, hava dağıtımı, defrost yaklaşımı ve kontrol mantığı birlikte ele alınarak belirlenir.
Kısmi yük koşullarında motorların sabit hızla çalışması, gerekli olmayan akım/iş tüketimini artırabilir. İnvertör ile hız düşürüldüğünde, bazı uygulamalarda elektrik tüketimi anlamlı ölçüde azalabilir. Ancak bu, sistemin çalışma rejimine, yük profiline ve kontrol ayarlarına bağlıdır.
Hız kontrolü, ısı transferini daha hassas yönetmeye yardımcı olabilir. Sonuç olarak set değeri etrafında daha kontrollü salınımlar görülebilir. Bu, özellikle sıcaklığın ürün kalitesine doğrudan etki ettiği sektörlerde önemlidir.
Örneğin;
Kapıların aç-kapa çevrimleri, vardiya düzenleri ve ürünün depoya giriş sıcaklığı; günlük yük dalgalanmaları üretir. İnvertörlü kontrol, bu dalgalanmalara daha “yumuşak” yanıt verir. Sistem ani şekilde tam kapasiteye atlayıp geri düşmek yerine kademeli tepki verebilir.
Fanlarda ve bazı motorlarda daha kontrollü kalkış/duruş, mekanik gerilmeleri azaltmaya yardımcı olabilir. Ayrıca vibrasyon ve gürültü seviyeleri de uygulamaya bağlı olarak iyileşebilir. Bu noktada doğru frekans aralığı ve hız limitleri belirlenmelidir.
Projenizde frekans invertörü kullanımını düşünüyorsanız seçim kriterleri net olmalıdır. Aşağıdaki başlıklar, sahada sık yaşanan uyumsuzlukları azaltır:
Uygulanacak invertörün motorla uyumu (gerilim seviyesi, akım, güç, hız aralığı) mutlaka kontrol edilmelidir. Motorun soğutma sınıfı, koruma derecesi ve sürüş karakteristiği de önemlidir.
Tesisiniz gün içinde hangi saatlerde kısmi yükte çalışıyor? Kapı açılış sıklığı yüksek mi? Ürün giriş-çıkış rejimi nasıl? Yük profili net değilse invertörün sağladığı tasarruf potansiyeli sınırlı kalabilir.
Hava akışını değiştirmek, serpantin tarafında basınç kayıplarını etkiler. Bu nedenle fan eğrileri, kanal/menfez tasarımı ve evaporatör geometrisi birlikte ele alınmalıdır.
Invertörlü sistemlerde “hız kontrolü”nin hangi sinyalle tetiklendiği (ör. evaporatör çıkış sıcaklığı, oda sıcaklığı, basınç, fan diferansiyel sinyali) belirleyicidir. Yanlış parametre seçimi, istenen stabilite yerine salınım oluşturabilir.
Soğuk hava depolarında buzlanma yönetimi kritik bir proses. İnvertörün fan hızları ve defrost çevrimiyle uyumu doğru kurulmadığında, defrost verimi düşebilir veya hava dağıtımı olumsuz etkilenebilir. Bu nedenle defrost stratejisi projelendirilmelidir.
Frekans invertörleri hızlı anahtarlama yaptığından kablolama, topraklama ve filtreleme gibi detaylar önemlidir. Projede EMC uygunluğu gözetilmeli, kablo güzergâhları ve ekranlama doğru planlanmalıdır.
Sıcaklık sensörlerinin doğru noktaya konması; oda içi karışım, hava akımının dağıtımı ve kontrol döngüsünün sağlıklı çalışması açısından kritiktir. Ölçüm hatası varsa invertörün “doğru hedefe koşması” da zorlaşır.
Her soğutma sisteminde invertör şart olmayabilir. Ancak aşağıdaki koşullar, invertör kullanımını daha anlamlı hale getirebilir:
Alfasan Soğutma, hizmet kapsamındaki farklı alanlarda (mezbaha sistemleri, et ve et ürünleri muhafaza, süt ve süt ürünleri, deniz ürünleri, unlu mamuller, meyve olgunlaştırma ve kontrollü atmosfer depoları gibi) uygulama gereksinimlerini dikkate alarak invertörlü kontrol yaklaşımını sistemin prosesine göre kurgular.
İnvertör devreye alındıktan sonra asıl performans, doğru devreye alma (commissioning) ve ayarlar ile oluşur. Sahada en çok karşılaşılan durum, invertörün çalışıyor olması ama proses hedeflerinin tam tutmamasıdır. Bunun başlıca nedenleri:
Bu sebeple devreye alma aşamasında ölçüm, test ve kademeli optimizasyon gerekir. Alfasan Soğutma, teknik dokümantasyon ve sahadaki işletme koşullarını dikkate alarak teknik dokumanlar kapsamında doğru uygulama prensiplerini projelerle birlikte değerlendirir.
İnvertörün faydasını artıran temel unsurlar, “sistemin bütünsel doğru tasarımıdır”. Aşağıdaki alanlar, enerji ve stabilite etkisini güçlendirir:
Isıl kaçaklar yüksekse, sistem daha fazla yükle çalışır ve invertörle optimizasyonun etkisi sınırlanabilir. Bu nedenle soğuk oda panelleri ve doğru kapı uygulaması (özellikle sık açılan kapılarda) kritiktir.
Hava dolaşımı, depo içindeki raf/istif düzeninden etkilenir. Raflar ile hava akımı arasında uygun boşluklar, sıcaklık homojenliğini destekler. Bu kapsamda soğuk oda rafları seçimi, invertörlü hava yönetimiyle uyumlu düşünülmelidir.
Split ve merkezi çözümler, farklı kapasite ve kontrol mimarilerine sahiptir. Doğru inverter yaklaşımı; merkezi soğutma sistemleri ile (merkezi mimarilerde) veya split düzenlerde farklı değerlendirilebilir. Bu yüzden projenizin mimarisi; motor kontrolü ve kapasite yönetimiyle beraber ele alınmalıdır.
Endüstriyel soğutma uygulamalarında invertör konusu, prosesin hassasiyeti arttıkça daha kritik hale gelir. Alfasan Soğutma’nın faaliyet alanlarına göre örnek bir eşleştirme yapabiliriz:
Frekans invertörü doğru projelendirilmezse veya yanlış parametrelerle çalıştırılırsa bazı riskler görülebilir. Bu riskleri bilmek, doğru kurulum kararını hızlandırır:
Bu nedenle invertör uygulaması, “sonradan takılan ekstra parça” gibi düşünülmemeli; tüm sistemle birlikte ele alınmalıdır.
Alfasan Soğutma, endüstriyel soğutma sistemleri ve soğuk hava deposu çözümlerinde; mezbaha sistemleri, şoklama, lojistik soğuk hava depoları, su soğutma sistemleri, patates-soğan havalandırma/soğutma, meyve olgunlaştırma, kontrollü atmosfer, dondurma muhafaza ve farklı ürün gruplarına yönelik muhafaza çözümleri sunar. Bu çeşitlilik, her projede yük profili, proses hassasiyeti ve kontrol hedeflerinin farklı olduğunu gösterir.
Frekans invertörü konusunu da bu perspektifle ele alırız: motorlar, sensörler, defrost mantığı, hava dağıtımı ve enerji hedefleri beraber analiz edilerek en uygun noktada konumlandırılır. Eğer mevcut sisteminize sonradan ekleme düşünülüyorsa, mevcut kontrol mimarisi ve saha koşulları üzerinden değerlendirme yapar; teknik dokümantasyon ve devreye alma planıyla ilerleriz.
Uygulamanızı tasarlarken sadece invertör değil, depo bütünlüğü de önemlidir. İhtiyaca göre ilgili ürün başlıklarına göz atabilirsiniz:
Projelerinizi görmek ve benzer uygulamalardan ilham almak için referanslar bölümünü inceleyebilirsiniz.
Frekans invertörü uygulamasını veya sistem revizyonunu netleştirmek için şu bilgiler genellikle faydalıdır:
Bu verilerle, hangi motorlarda invertörün anlamlı olacağı ve kontrol stratejisinin nasıl kurgulanacağı daha sağlıklı belirlenir.
“Frekans İnvertörü Soğutmada Ne İşe Yarar?” sorusunun yanıtı teknik olarak net: motor hızını ihtiyaca göre ayarlayarak kapasite ve enerji yönetimini iyileştirmek. Ancak pratikte en doğru sonucu; sistem tasarımınız, yük profiliniz ve kontrol stratejiniz belirler. Eğer mevcut soğuk hava deposunda enerji tüketimi, sıcaklık dalgalanmaları veya proses verimiyle ilgili hedefleriniz varsa, Alfasan Soğutma ile görüşerek durum tespiti ve proje önerisi alabilirsiniz.
Hızlı bir değerlendirme için Alfasan Soğutma iletişim sayfamız üzerinden bize ulaşın.
Hayır. Kullanım gerekliliği yük profiline, motorlara, kontrol stratejisine ve hedeflerinize bağlıdır. Doğru analizle hangi motorlarda ve hangi hız aralığında fayda sağlayacağı belirlenir.
Çoğu uygulamada özellikle kısmi yüklerde enerji tüketimini azaltmaya yardımcı olabilir; ancak tasarruf miktarı depo çalışma rejimi, ayarlar ve sistem tasarımına göre değişir.
Fan veya kompresör devri ihtiyaca göre kademelendiğinde ısı transferi daha dengeli yönetilebilir. Bu da set değeri etrafındaki salınımın azalmasına katkı sağlayabilir.
Doğru projelendirme ve devreye alma yapılırsa sorun çıkması beklenmez. En kritik nokta, defrost stratejisi ile hava hızı kontrolünün uyumudur.
Genellikle mümkündür; ancak motor uyumu, kontrol altyapısı, kablolama/EMC gereksinimleri ve sensör mimarisi kontrol edilmelidir.
Motor güç ve tipleri, depo çalışma rejimi, mevcut kontrol sistemi, sensör yerleşimleri ve hedefler (enerji, sıcaklık stabilitesi, proses verimi vb.) gibi bilgiler değerlendirme için önemlidir.
Uygulamada en sık evaporatör fanları ve uygun senaryolarda kondanser fanlarında hız kontrolü görülür. Kompresör tarafında inverter uyumu, proje mimarisine bağlıdır.
Motor ve fan eğrileri, serpantin performansı, minimum/maximum hava debisi ihtiyacı ve proses hedefleri dikkate alınarak belirlenir. Yanlış aralıklar verimi düşürebilir.
Evet. Donanımın periyodik kontrolü, arıza kayıtlarının izlenmesi, sensör doğrulaması ve kontrol ayarlarının zamanla gözden geçirilmesi önerilir.
Mezbaha sistemleri, şoklama-hızlı şoklama, lojistik soğuk hava depoları, kontrollü atmosfer depoları, dondurma muhafaza ve çeşitli ürün gruplarına yönelik muhafaza çözümlerinde; sistemin prosesine göre uygun kontrol mimarileriyle değerlendirir.
