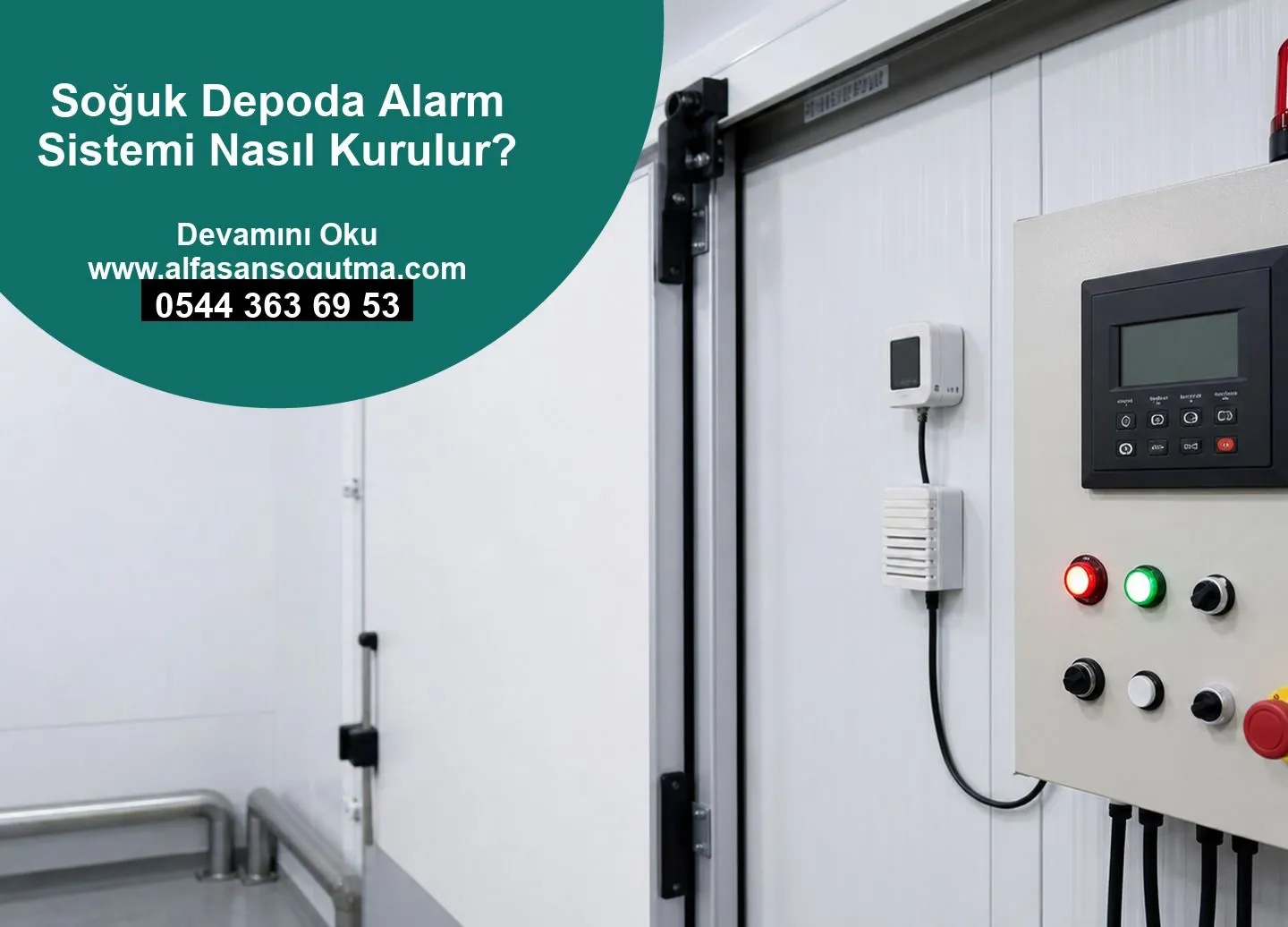

Soğuk zincirin bozulmaması için soğuk depoda alarm sistemi nasıl kurulur? sorusunun cevabı kritik önem taşır. Depo sıcaklığı, kapı açılma süreleri, enerji kesintisi veya cihaz arızaları gibi durumlar; ürün kalitesini ve işletme maliyetini doğrudan etkiler. Bu rehberde ilk etapta net bir yol haritası sunacağız: Doğru sensörleri seçip doğru noktalara yerleştirerek, alarmı doğru şekilde panoya/izleme sistemine bağlar; ardından test ve devreye alma süreçlerini planlayarak güvenilir bir sistem kurarsınız. ❄️
Alarm sistemini kurarken önce sıcaklık/izleme gereksiniminizi ve risk senaryolarını belirlersiniz. Ardından ölçüm noktalarını (soğuk hava, raf seviyesi, dolum/çıkış bölgesi, kritik ürün alanları) doğru seçer; sensörleri ve alarm eşiklerini (set değer sapmaları, kapı açık kalma, sensör arızası) tanımlarsınız. Sonrasında alarm çıkışlarını kumanda/pano üzerinden sesli-görsel ikaz ve opsiyonel uzaktan izleme ile entegre eder, son olarak da periyodik test ve kayıt doğrulamasını yaparsınız.
Soğuk hava depolarında alarm sistemi, yalnızca “yüksek sıcaklıkta çalar” yaklaşımından daha fazlasıdır. Amaç; beklenmedik sapmaları hızlı görmek, aksiyon aldırmak ve kayıp oluşmadan müdahale sağlamaktır. Alarm sistemleri; işletmenin kalite güvence, izlenebilirlik ve süreklilik hedeflerine katkı verir.
Bu kapsam, işletme tipine göre değişir. Örneğin kontrollü atmosfer soğuk hava depoları veya raf/ürün yoğunluğunun yüksek olduğu alanlarda farklı alarm tasarımları gerekir. Konuya ürün bazlı geçiş yapmak isterseniz kontrollü atmosfer soğuk hava depoları sayfamızdaki sistem yaklaşımı fikir verebilir.
Alarm sisteminin doğru çalışması, kurulumdan önce yapılan mühendislik değerlendirmesine bağlıdır. “Hangi sensör ekleyelim?” sorusundan önce “Hangi risk için nasıl aksiyon alacağız?” sorusunu yanıtlayın.
Hangi ürün muhafaza edilecek? Et, süt ürünleri, dondurma, unlu mamuller, yaş meyve gibi ürünler farklı toleranslara sahiptir. Ayrıca giriş-çıkış sıklığı, yükleme yoğunluğu ve kapı kullanım alışkanlıkları alarm ihtiyacını etkiler. Bu nedenle depo kullanım senaryosunu (kaç giriş, kaç saat, vardiya düzeni) göz önünde bulundurun.
Sensörlerin nerede konumlandırılacağı; alarmın doğruluğunu belirler. Örneğin hava sirkülasyonu fanlarının etkin olduğu bölgeler ile ürün yığınının yoğun olduğu raf alt/üst noktaları farklı sıcaklık profili gösterebilir. Bu yüzden sensörleri rastgele değil, hava akışına göre temsil noktalarına yerleştirmek gerekir.
Alarm entegrasyonu; mevcut soğutma kontrol panosu, otomasyon sistemi ve varsa merkezi izleme altyapısı ile uyumlu olmalıdır. Eğer tesisiniz merkezi soğutma sistemleri veya farklı soğutma mimarileri ile yürüyorsa alarm çıkışları farklı noktalarda kullanılabilir. Alfasan Soğutma’nın merkezi soğutma sistemleri yaklaşımı, kontrol entegrasyonu açısından planlamayı kolaylaştırır.
Tipik bir alarm sistemi; algılama, kontrol, ikaz ve kayıt bileşenlerinden oluşur. Kurulumu doğru yapmak için her katmanın rolünü bilmek gerekir.
Alarmın kararını veren birim; ikaz eşikleri, gecikme süreleri, reset mantığı ve arıza/iletişim durumlarını yönetir. Burada amaç, alarmın gereksiz çalışmasını azaltırken gerçekten risk oluşturan durumlarda zamanında devreye girmesidir.
Alarm tetiklenince sadece sesin çalması yeterli değildir. İleride inceleme için kayıtlar gerekir. Bu nedenle sistemde:
gibi detaylar planlanmalıdır.
Bu bölümde “kurulum”u pratik bir akışla anlatacağız. Her tesis farklıdır; ancak profesyonel kurulumun omurgası benzerdir.
Örneğin şu parametreleri birlikte tanımlayın:
Sensörler, depo içinde temsil gücüne sahip noktalara yerleştirilmelidir. Hava akışı ve ürün yoğunluğuna göre farklı bölgeler değişik sıcaklık davranışı gösterebilir. Bu yüzden şu yaklaşım kullanılır:
Özellikle soğuk oda panelleri ve hava sirkülasyonu tasarımı; ısı iletimini ve sıcaklık dağılımını etkiler. Panel seçim/yerleşim tarafını daha iyi planlamak için soğuk oda panelleri sayfamıza göz atabilirsiniz.
Soğuk odalarda kablo tesisatı; korozyon riski, düşük sıcaklık etkisi ve mekanik hasar dikkate alınarak yapılmalıdır. Saha uygulamasında:
çok önemlidir. Bu adım, alarmın “o gün çalışan” değil “uzun süre doğru ölçen” bir sistem olmasına yardım eder.
Alarm sistemi; ya ayrı bir kontrol kutusuyla ya da mevcut soğutma otomasyon altyapısına entegre şekilde çalışır. Entegrasyonda şu konular belirlenir:
Mevcut tesisinizde alarm entegrasyonu konusunda bir ön değerlendirme isterseniz faaliyet alanları üzerinden depo tipinizi seçerek doğru örnek yaklaşımları inceleyebilirsiniz.
Sesli-görsel ikazın depoda nerede duyulacağı/görüleceği önemlidir. Örneğin depo giriş kapısı önünde, personelin vardiya sırasında geçtiği alanlarda uyarıların net olması gerekir. Ayrıca ikazların “tek bir noktada” değil, erişim ve görüş çizgisine göre konumlandırılması önerilir.
Alarm eşikleri; ürün toleransı, prosesin dur-kalk karakteri ve kapı kullanım yoğunluğu ile birlikte kurgulanır. Çok hassas ayar gereksiz alarm üretir; çok gevşek ayar ise risk anında geç kalmaya neden olur.
Bu noktada pratik bir yöntem:
Kurulum bittiğinde alarmın “çalışıyor olması” yetmez. Test planı yapılmalıdır:
Ardından kullanıcı eğitimleriyle; alarm geldiğinde kimin ne yapacağı, kayıtların nasıl kontrol edileceği ve reset prosedürünün nasıl uygulanacağı netleştirilmelidir.
Alarm sisteminde “tek şablon” yaklaşımı doğru olmayabilir. Depo tipi ve proses gereksinimi alarm mantığını değiştirir.
Et ve et ürünlerinde sıcaklık stabilitesi ve zaman yönetimi kritiktir. Ayrıca prosesin farklı aşamalarında (soğutma, muhafaza, işleme) farklı risk noktaları oluşabilir. Bu tür projelerde alarm kurgusu genelde birden fazla sensör, hassas eşikler ve kayıt loglarına dayanır. mezbaha sistemleri yaklaşımı bu kapsamda yol göstericidir. Ayrıca et ve et ürünleri işleme ve muhafaza depoları sayfamız inceleme için uygun bir referanstır.
Süt ürünlerinde alarm; sıcaklık sapmalarının yanı sıra hijyen prosedürleriyle de uyumlu biçimde yönetilmelidir. Sensör kalibrasyonu ve arıza senaryoları; kalite güvence kapsamında daha sık değerlendirilir. Süt ürünleri özelinde süt ve süt ürünleri muhafaza depoları sayfamız depo tasarım yaklaşımını anlamanıza yardımcı olur.
Kontrollü atmosfer depolarında alarm yalnızca sıcaklıkla sınırlı değildir; CO₂/O₂ dengesinin değişimi de risk olabilir. Bu nedenle alarm eşikleri, ölçüm noktaları ve veri kayıt kapsamı KA prosesine göre tasarlanır. İlgili yaklaşım için kontrollü atmosfer soğuk hava depoları sayfasını inceleyebilirsiniz.
Patates ve soğan gibi ürünlerde havalandırma/soğutma dengesi, sıcaklık kadar hava koşullarını da etkiler. Bu nedenle alarm sistemi; soğutma performansı kadar hava akışı ve anlık sapmalarla da ilişkilendirilmelidir. İlgili alanı patates-sogan havalandırma soğutma sistemleri üzerinden değerlendirebilirsiniz.
Alarm sistemi kurulduktan sonra “neden alarm gelmedi / neden sürekli alarm veriyor?” soruları sık görülür. Bunun başlıca nedenleri şunlardır:
Sensör, ürünün gerçek maruz kaldığı sıcaklık davranışını temsil etmiyorsa alarm gecikebilir. Bu nedenle sensör konumları depo içindeki hava dağılımına göre seçilmelidir.
Yanlış eşik veya gecikme süresi gereksiz alarm üretir. Personel alışınca gerçek risk alarmı da göz ardı edilebilir.
Sensör koparsa sistem “ölçüm yok” durumunu alarm saymıyorsa tehlike büyür. Bu yüzden sensör arıza testi mutlaka yapılmalıdır.
Alarm geldiğinde aksiyon alınsa bile sonradan inceleme için loglar yoksa kalite güvence süreçleri zorlaşır.
Birçok işletme için alarmın “anlık bildirim”e dönüşmesi önemli bir avantajdır. Uzaktan izleme; tesisin başında bulunmayan ekiplerin de durumu hızlı görmesine yardımcı olur. Ancak bu konuda;
gibi konular proje bazında planlanmalıdır.
Alfasan Soğutma; endüstriyel soğutma sistemleri ve soğuk hava deposu çözümlerinde kurulum yaklaşımını tesisin tamamına yayarak, alarmın çalıştığı kadar “doğru çalışmasını” da hedefler.
Alfasan Soğutma, depo tipinize göre sensör yerleşimi, otomasyon/pano entegrasyonu ve devreye alma planlamasını birlikte ele alır. Bu sayede alarm sistemi; sadece teknik olarak çalışmakla kalmaz, işletme süreçlerinizle uyumlu hale gelir.
Projenizi hızlandırmak için şu konularda destek sunabiliriz:
Eğer soğuk oda altyapınızdan veya mevcut sisteminizden bağımsız bir revizyon düşünüyorsanız, ürünler sayfamızdaki ilgili bileşenleri inceleyebilir; projeye uygun alternatifleri beraber değerlendirebilirsiniz. Ayrıca iletişim üzerinden depo tipinizi ve alarm kapsamında hedeflediğiniz senaryoları paylaşarak hızlı bir ön değerlendirme talep edebilirsiniz.
Doğru teklif için genellikle aşağıdaki bilgiler istenir. Hazır ederseniz süreci hızlandırırsınız:
Aşağıdaki durumlar alarm sisteminin revizyonunu gündeme getirir:
Revizyon planı yapılırken mevcut otomasyon ve pano altyapısı göz önünde bulundurularak minimum kesinti hedeflenir.
Zorunlu değildir. Öncelik tesis içi sesli-görsel ikaz ve doğru loglamadır. Uzaktan izleme, ikinci bir katman olarak aksiyon hızını artırır.
Depo hacmine, raf/ürün yoğunluğuna ve hava akışına göre değişir. Tek sensör bazı durumlarda yeterli olmayabilir; kritik noktalar için birden fazla sensör gerekebilir.
Ürünün toleransları, prosesin dalgalanma davranışı ve işletme prosedürleri esas alınarak set değere göre sapma + gecikme mantığı kurgulanır.
İyi bir kurulumda sensör kopma/kısa devre gibi durumlar da alarm senaryosuna dahil edilir. Bu nedenle arıza testi yapılmalıdır.
Kontrol ünitesi yeniden başlatmada alarm eşikleri ve log kayıtları doğru çalışacak şekilde tasarlanmalıdır. Enerji kesintisi senaryosu devreye alım test planına dahil edilmelidir.
Çoğu durumda entegrasyon mümkündür. Mevcut pano giriş/çıkışları ve haberleşme altyapısı doğrultusunda röle/analog giriş veya veri arayüzü seçilir.
Kayıt periyodu; kalite güvence ihtiyaçlarına ve raporlama gereksinimine göre belirlenir. Genelde dakika bazlı kayıtlar pratik ve yeterlidir.
Kapı sensörü ile açık kalma süresi ölçülür; ardından eşik süre ve gecikme (dalgalanma toleransı) işletme pratiğine göre düzenlenir.
Evet. Sensörlerin kalibrasyonu, ikaz elemanlarının kontrolü ve eşik/menü ayarlarının periyodik gözden geçirilmesi önerilir.
Depo büyüklüğü, sensör sayısı, mevcut altyapı ve entegrasyon kapsamına göre değişir. Projenin saha keşfiyle netleştirilir.
