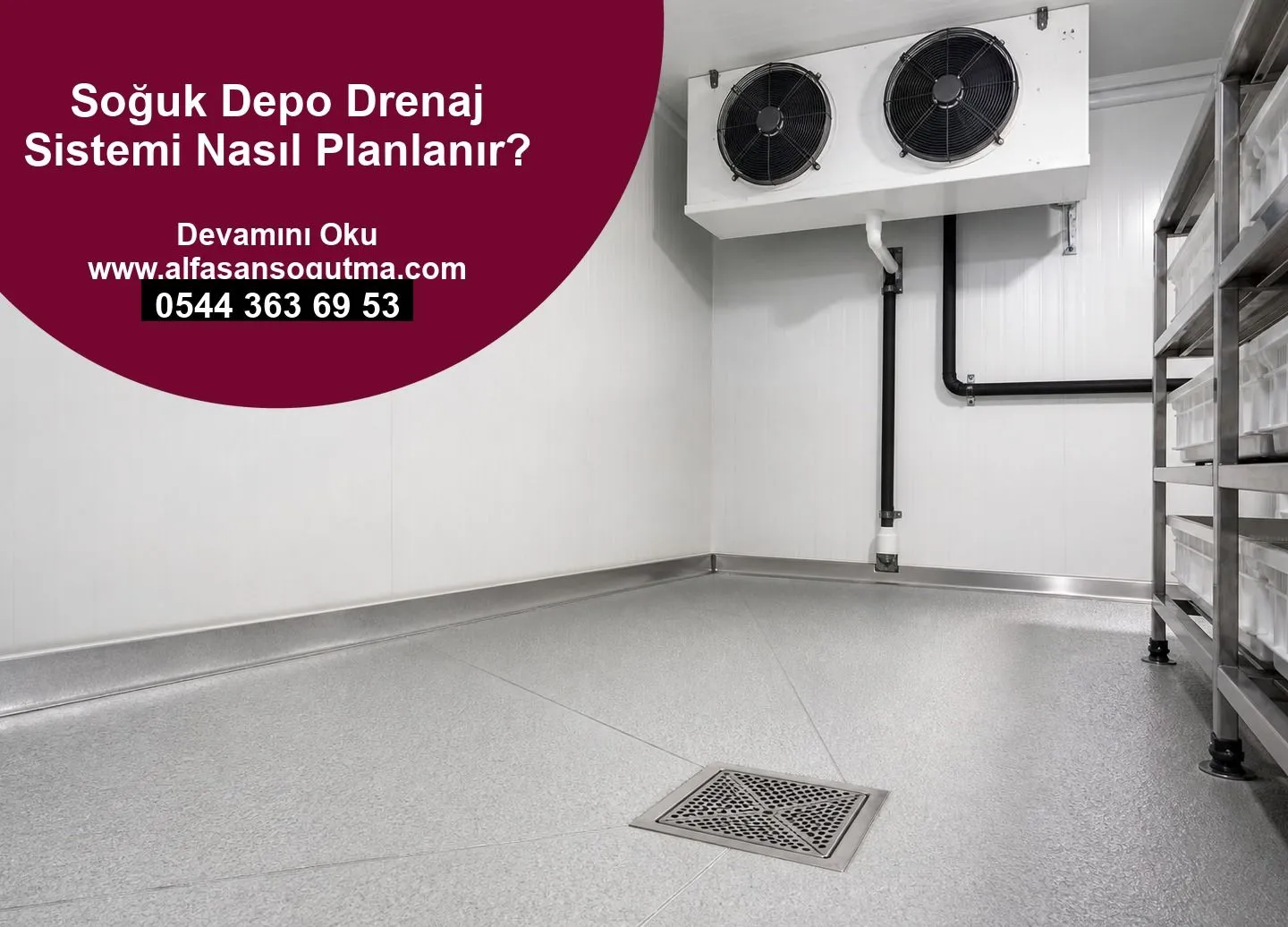

Soğuk Depo Drenaj Sistemi Nasıl Planlanır?

Soğuk Depo Drenaj Sistemi Nasıl Planlanır?

Soğuk hava depolarında Soğuk Depo Drenaj Sistemi Nasıl Planlanır? sorusunun cevabı; hijyen, enerji verimliliği ve işletme sürekliliğinin temelini oluşturur. Donma-çözülme döngüleri, yoğun yoğuşma, periyodik yıkamalar ve ürün hijyeni gibi etkenler drenaj tasarımını “basit bir tahliye” olmaktan çıkarır. Doğru planlandığında su birikir, kirlenir ve koku yapmaz; yanlış tasarımda ise hem zeminde buzlanma hem de korozyon riskleri artar. Bu yazıda ilk 200 kelime içinde net bir çerçeve sunuyoruz: Zemin eğimi + doğru nokta/hat drenaj + sifon ve koku kontrolü + donma riskine uygun detaylar + atık su bağlantısı ve işletme kolaylığı.

Soğuk depo drenaj sistemi, zemin eğiminin doğru verilmesiyle başlayan; drenaj kanalları/nokta drenler üzerinden suyun kontrollü toplanması; sifon ve koku kontrolü; donmaya karşı uygun detaylar ve atık su tesisatıyla doğru bağlantı kurgusu sayesinde planlanır. Proje boyunca malzeme seçimi (korozyona dayanım), temizlenebilirlik ve işletme senaryoları (yıkama sıklığı, ürün türü, sıcaklık aralığı) birlikte ele alınmalıdır.

Soğuk depo drenajı neden kritik? (Hijyen ve güvenlik birlikte)

Soğuk depolarda drenaj, özellikle soğuk oda içi yıkamalar, yoğuşma yönetimi ve proses kaynaklı sıvıların uzaklaştırılması açısından kritik rol oynar. Drenaj yetersiz olduğunda:

• Zemin yüzeyinde su birikir; bu su zamanla kir, biyolojik yük ve kokuyla birleşebilir.
• Yoğuşma ve düşük sıcaklık nedeniyle buzlanma riski doğar; kayma ve iş güvenliği problemleri artar.
• Periyodik temizlik sırasında suyun kontrolsüz akması, izolasyon katmanlarına veya ekipman çevresine istenmeyen nem taşıyabilir.
• Korozyon hızlanır; özellikle paslanabilir ve yanlış izolasyonla temas eden metal yüzeyler daha çabuk yıpranır.

Alfasan Soğutma, endüstriyel soğutma sistemleri ve muhafaza projelerinde drenaj planlamasını; faaliyet alanları içindeki proses ihtiyaçlarına göre ele alır. Bu sayede hem “yıkama sonrası zeminin kuru kalması” hedefi hem de tesis bütünlüğü korunur. Detaylı faaliyet alanlarını incelemek isterseniz faaliyet alanları sayfamız iyi bir başlangıçtır.

Planlama adımları: Doğru drenajın proje mantığı

1) Saha ve kullanım senaryosunu netleştirin

İlk adım, drenaj tasarımını belirleyen operasyonel gerçekleri toplamak olmalıdır. Şu soruların yanıtı, kaç dren noktası gerektiğini ve kanal güzergâhını şekillendirir:

• Depoda yıkama yapılacak mı? Yapılacaksa su basıncı ve yıkama sıklığı nedir?
• Ürün tipine bağlı sıvı oluşumu var mı? (ör. et/deniz ürünleri prosesleri, soğuk oda içi çözülme suları vb.)
• Çalışanlar forklift/transfer aracı kullanıyor mu? Ağırlık ve yüzey dayanımı gereksinimi var mı?
• Depo sıcaklığı ve hedef nem aralığı nedir? (Yoğuşma miktarını etkiler.)
• Zemin tipi nedir? Paneller üzerine şap/kaplama mı, betonarme mi, hangi yüzey bitişleri kullanılıyor?

Bu noktada uygun tasarım, yalnızca “tahliye” değil aynı zamanda koku kontrolü, izolasyonun korunması ve donma riskinin yönetimi demektir.

2) Su yükünü hesaplayın (tasarım debisi)

Drenaj sistemi boyutlandırması rastgele yapılmamalıdır. Tasarım debisi için; yıkama suyu, yoğuşma, sızıntılar ve proses kaynaklı akışlar toplanır. Pratikte genellikle:

• Yıkama ile oluşan suyun zemin üzerinden akış miktarı
• Duvar dipleri, kapı eşiği ve transfer bölgelerinde birikme riskleri
• Yoğuşma suyu (özellikle sıcaklık farkı yüksekse)

göz önünde bulundurulur. Amaç, drenajın “en yoğun senaryoda” dahi taşmamasıdır.

3) Zemin eğimini doğru verin

Soğuk depo drenajının verimli çalışması için zemin eğimi belirleyicidir. Drenaj olmadan yalnızca eğim de tek başına yeterli olmayabilir; ancak doğru eğim olmadan drenaj elemanlarına su taşınmaz, yerinde birikir. Tasarımda şu prensipler kullanılır:

• Eğim, drenaj noktalarına doğru ve “kapan” yaratmayacak şekilde kurgulanmalıdır.
• Duvar dipleri ile kanal/dren arasındaki mesafeler suyun kontrolsüz birikmesine izin vermemelidir.
• Kanalın üzerinde su akış hızını düşüren lokal çukurlar oluşmamalıdır.
• Geçiş bölgeleri (kapı önü, yükleme boşaltma alanları) ayrıca değerlendirilmelidir.

Uygunsuz eğim; buzlanma riskini artırdığı gibi temizlik sırasında suyun izolasyon katmanlarına yanlış yönlenmesine de yol açabilir.

Drenaj elemanları Nokta dren mi, lineer kanal mı?

Drenaj sistemi planlanırken iki ana yaklaşım öne çıkar:

• Nokta drenler (daha lokal toplama)
• Lineer drenaj kanalları (sürekli hat boyunca toplama)

Her ikisi de doğru projede birlikte kullanılabilir. Örneğin;

• Kapı eşiği ve yüksek yıkama alanlarında lineer kanal tercih edilebilir.
• Prosesin lokal kaynaklı sıvı ürettiği bölgelerde nokta drenler eklenebilir.
• Transfer hatlarında birikme riskini azaltmak için kanal güzergâhları optimize edilir.

Bu seçimde hem zemin eğimi hem de bakım gereksinimi dikkate alınır. Drenajın tıkanmasını önlemek için, ızgara tasarımı ve erişim kolaylığı önemlidir.

Sifon, koku ve hijyen kontrolü: “Boşaltma” tek başına yetmez

Soğuk depoda drenajın doğru çalışmasının bir diğer şartı sifon ve koku kontrol detaylarıdır. Drenaj hattına doğrudan bağlantı yapılması;

• Uygun olmayan atmosfer sızdırmazlığı nedeniyle koku oluşumuna
• Bazı durumlarda böcek/haşere geçişi riskinin artmasına
• Temizlik/arıza süreçlerinin zorlaşmasına

sebep olabilir.

Bu nedenle proje kapsamında:

• Drenaj çıkışlarında uygun sifon/şartlandırma kullanılır.
• Drenaj hattı, atık su sistemine hijyenik şekilde bağlanır.
• Temizlik sırasında sifon bölgesi erişilebilir tasarlanır.

Soğuk depo hijyeni için tesisin geri kalan ekipmanlarıyla uyum da kritiktir. Özellikle ürün muhafaza türüne göre depo mimarisi ve yıkama uygulamaları değişir. Alfasan Soğutma’nın ürünler sayfasındaki ilgili bileşenler de proje kurgusuna destek sağlar.

Donma riski: Soğukta drenaj nasıl çalışır?

Düşük sıcaklıklarda drenaj hattında donma riski gerçek bir mühendislik konusudur. Donma olduğunda drenaj kapasitesi düşer, taşma meydana gelebilir ve zeminde buz tabakası oluşabilir. Bu riskin yönetiminde dikkate alınması gereken başlıklar şunlardır:

• Drenaj hattının güzergâhı: Isı kaybının yüksek olduğu bölgeler minimize edilmeli ya da gerekli izolasyon sağlanmalıdır.
• Hat eğimi: Drenaj borusunda durgun su birikmemesi gerekir; akışın sürekliliği önemlidir.
• İzolasyon ve kılıflama: Gereken yerlerde izolasyon yapılmalıdır.
• Özellikle yıkama sonrası hat içinde su kalmaması için tasarım detayları gözden geçirilmelidir.

Donma riskinin değerlendirilmesi yalnızca sıcaklık değerine bakarak yapılmaz; aynı zamanda yıkama sıklığı, durgun su ihtimali ve boru çapları gibi parametrelerle birlikte ele alınır.

Malzeme seçimi: Korozyon ve uzun ömür için doğru kombinasyon

Soğuk depo drenajında kullanılan malzemeler, düşük sıcaklık kadar kimyasal temizlik süreçlerine de dayanıklı olmalıdır. Özellikle:

• Izgaralar ve kanal yüzeyleri korozyona dirençli olmalı, yüzeyde pürüz birikimini azaltacak şekilde seçilmelidir.
• Bağlantı elemanlarında uyumsuz metal kombinasyonlarından kaynaklı galvanik korozyon riski değerlendirilmelidir.
• Conta ve bağlantı noktaları temizlik kimyasallarına dayanacak özellikte olmalıdır.

Bu noktada malzeme seçimi, drenaj hattının zemine entegrasyonu ile birlikte düşünülür. Aksi halde drenaj “kurulmuş gibi” görünür ama kısa sürede bakım ihtiyacı artar.

Zemin ve panel entegrasyonu: İzolasyonu koruyun, nemi içeride tutmayın

Soğuk odalarda panel sistemleri veya yalıtım katmanları kullanılır. Drenajın amacı suyu toplamak olsa da, yanlış detaylandırma sonucu su yalıtım bölgesine nüfuz edebilir. Bu nedenle planlamada:

• Drenaj elemanlarının çevresinde sızdırmazlık detayları gözden geçirilmelidir.
• Kapı eşiği ve duvar dipleri gibi kritik noktalarda suyun kontrolsüz yayılmasına izin verilmemelidir.
• Temizlik sırasında su basıncı etkisiyle oluşabilecek kaçak yolları önceden tahmin edilmelidir.

Alfasan Soğutma; soğuk oda panelleri, soğuk oda kapıları ve ilgili soğuk oda rafları gibi bileşenlerin proje bütününde nasıl konumlanacağını göz önünde bulundurarak sistem uyumunu değerlendirir. Konu hakkında ürün detaylarına göz atmak isterseniz soğuk oda panelleri ve soğuk oda kapıları sayfalarımızı inceleyebilirsiniz.

Örnek uygulama kurguları: Farklı depo türlerine göre drenaj yaklaşımı

Aynı drenaj mantığı farklı projelerde aynı şekilde uygulanmaz. Sıvı yükü ve yıkama davranışı ürün türüne göre değişir. Aşağıdaki örnekler, planlama düşüncesini netleştirmek içindir.

Et ve et ürünleri muhafaza depoları

Et proseslerinde çözünme suları, yıkama suyu ve üretim kaynaklı nem artışı görülebilir. Bu nedenle:

• Transfer bölgelerinde lineer kanal kullanımı sık tercih edilir.
• Yıkama sonrası suyun hızlı tahliyesi için hat eğimi ve debi kapasitesi dikkatle hesaplanır.
• Koku kontrolü için sifon detayı ihmal edilmez.

Et ve et ürünleri için ilgili proje yaklaşımını görmek isterseniz et ve et ürünleri işleme ve muhafaza depoları sayfamızı ziyaret edebilirsiniz.

Deniz ürünleri işleme ve muhafaza depoları

Deniz ürünlerinde hem yıkama sıklığı hem de organik yük yönetimi kritik olduğundan drenaj sistemi:

• Tıkanma riskini azaltacak ızgara ve erişim düzenine sahip olmalı
• Donma riskine karşı uygun detaylarla korunmalı
• Temizlik sırasında kimyasal temas etkisiyle korozyon riskine dayanıklı malzemelerle kurgulanmalı

Detaylı bilgi için deniz ürünleri işleme ve muhafaza depoları içeriğine göz atabilirsiniz.

Kontrollü atmosfer veya olgunlaştırma depoları

Bu tür depolarda yoğuşma ve sıcaklık/nem dengesi daha hassas bir şekilde yönetilir. Drenaj planlaması, depo içi atmosferin korunmasına da destek olacak şekilde ele alınır:

• Aşırı su birikimini önleyen nokta/hat toplama tercihleri yapılır.
• İzolasyon bölgelerine nem taşınmasını engelleyecek sızdırmazlık detayları güçlendirilir.
• Donma riskine karşı hat tasarımı ve işletme planı birlikte değerlendirilir.

Kontrollü atmosfer deposu örnekleri için kontrollü atmosfer soğuk hava depoları sayfası faydalı olabilir.

Proje dokümantasyonu: Ne istediğinizi netleştirin

Teklif sürecinde “drenaj yapılır” demek yerine, hangi detayların teslim edileceği netleşmelidir. Teknik dokümanların kapsamı, sonradan yaşanacak değişiklikleri azaltır. Alfasan Soğutma projelerinde teknik dokümanlar tarafında süreç disiplinine dair örnekler de bulunabilir.

Teklifte mutlaka bulunması gerekenler

• Drenaj elemanı tipi (nokta dren/lineer kanal) ve yerleşim planı
• Zemin eğim tarifi ve detay kesitleri
• Sifon/çıkış bağlantı şeması
• Donma riskine yönelik izolasyon ve hat eğimi yaklaşımı
• Malzeme dayanımı (korozyon ve temizlik kimyasallarıyla uyum)
• Bakım erişimi (ızgara sökme/temizleme prosedürü)

Bu maddeler, sistemin “çalışır” olmasının yanı sıra “işletmede sürdürülebilir” olmasını da destekler.

Bakım ve işletme: Drenajı plan kadar işletmek de gerekir

En iyi tasarım bile doğru işletilmezse sorun çıkarabilir. Drenaj sisteminin sürdürülebilir olması için:

• Izgaralar ve kanal kesitleri belirli periyotlarla temizlenmelidir.
• Sifon bölgesi düzenli kontrol edilmelidir.
• Yıkama sonrası taşma/akış sorunu gözlenirse, hat eğimi ve tıkanma kaynakları saha bazlı incelenmelidir.
• Donma riskli dönemlerde (mevsimsel şartlar, durgun su olasılığı) izolasyon ve akış kontrolü güçlendirilmelidir.

Bu yaklaşım, özellikle yoğun çalışma tempolarında arıza sürelerini azaltır.

Sık yapılan hatalar (kaçınmak için)

Aşağıdaki hatalar, soğuk depo drenaj projelerinde sık görülür. Tasarım aşamasında bu riskleri azaltmak için şu noktalara dikkat edin:

• Yetersiz zemin eğimi: Su, drenaj noktalarına gitmez ve lokal buzlanma oluşur.
• Sifon/koku kontrolünün göz ardı edilmesi: Hijyen algısını düşüren koku ve sıhhi sorunlar doğabilir.
• Donma riski hesaba katılmadan hat döşenmesi: Taşma ve drenaj kesilmesi yaşanabilir.
• Bakım erişiminin düşünülmemesi: Izgaraya ulaşım zor olursa tıkanma hızla büyür.
• Panel/yalıtım detaylarına uyumsuz drenaj kesitleri: Nem izolasyonun içine taşınabilir.

Alfasan Soğutma ile doğru planlama nasıl ilerler?

Alfasan Soğutma’da soğuk hava deposu ve endüstriyel muhafaza çözümleri tasarlanırken, drenaj sistemi de proje bütününün parçası olarak değerlendirilir. Depo türüne göre (mezbaha, şoklama, lojistik amaçlı soğuk hava depoları, su soğutma sistemleri, patates-soğan havalandırma/soğutma sistemleri, meyve olgunlaştırma depoları, kontrollü atmosfer depoları, dondurma muhafaza depoları, unlu mamuller, süt ve süt ürünleri, deniz ürünleri, et ürünleri, yaş meyve) farklı sıvı yükleri ve işletme senaryoları oluşur.

Bu nedenle süreçte:

• Depo kullanım şekli ve yıkama/proses kaynaklı akışlar analiz edilir,
• Drenaj elemanlarının yerleşimi ve zemin eğimi kurgulanır,
• Atık su bağlantısı ve sifon/koku kontrol detayları planlanır,
• Donma ve korozyon riskleri için uygun malzeme/izolasyon yaklaşımı belirlenir,
• İşletme ve bakım erişimi düşünülerek proje netleştirilir.

Mevcut projenize özel keşif ve teknik değerlendirme için iletişim sayfamız üzerinden bize ulaşabilirsiniz. İsterseniz referanslar bölümünde benzer endüstriyel soğutma projelerinden örnekler de inceleyebilirsiniz.

SSS

Soğuk depo drenajı mutlaka lineer kanal mı olmalı?

Hayır. Nokta drenler ve lineer kanallar proje ihtiyacına göre seçilir; yıkama yoğunluğu, sıvı kaynağı ve zemin geometrisi bu kararı belirler.

Donma riski olan bir depoda drenaj hattı nasıl güvenle çalışır?

Hat eğimi, izolasyon, hat güzergâhı ve hat içinde durgun su kalmasını önleyecek detaylar birlikte değerlendirilmelidir.

Sifon eklemek neden önemlidir?

Atık su hattıyla ilişkili koku ve hijyen risklerini azaltır; ayrıca drenaj akışının kontrolünü destekler.

Zemin eğimi nasıl belirlenir?

Eğim, drenaj elemanlarının yerleşimine göre tasarlanır. Amaç suyun birikmeden drenaj noktalarına taşınmasıdır; yerinde “çukur” kalmamasına dikkat edilir.

Drenaj sistemi ile soğutma sistemi birlikte mi planlanmalı?

Evet. Yoğuşma davranışı ve iç sıcaklık/nem koşulları, drenaj performansını etkileyebilir. Bu yüzden depo tasarımı bütüncül yapılmalıdır.

Bakım yapılmazsa ne olur?

Izgara ve kanal kesitlerinde biriken kir tıkanmaya yol açabilir; bu da taşma, koku ve buzlanma risklerini artırır.

Soğuk depo tasarımınızda Soğuk Depo Drenaj Sistemi için doğru planlama ve teknik çözüm arıyorsanız, Alfasan Soğutma ekibiyle iletişime geçin: iletişim.
